Dans le domaine des installations électriques enterrées, le choix des matériaux est primordial pour garantir la sécurité et l’efficacité des systèmes. Parmi eux, la gaine rouge TPC se distingue par ses caractéristiques techniques adaptées aux environnements extérieurs. Cet article vous propose de découvrir les spécificités de cette gaine, ses usages, ainsi que les réglementations à respecter lors de son installation.

Qu’est-ce que la gaine rouge TPC ?

La gaine TPC est un conduits protecteur conçu en polyéthylène et destiné à abriter les câbles électriques. Sa couleur rouge signifie qu’elle est spécifiquement utilisée pour le passage de câbles électriques, tandis que d’autres couleurs, comme le jaune ou le vert, sont réservées respectivement aux tuyaux de gaz et aux câbles de télécommunication. Grâce à son design annelé à l’extérieur et lisse à l’intérieur, elle offre une grande flexibilité tout en assurant une protection optimale.

Avantages de la gaine TPC rouge

• Résistance aux températures : capable de fonctionner dans des conditions extrêmes, elle supporte une température minimale de mise en œuvre de -15°C.
• Normes de sécurité : conforme aux normes européennes EN 61386, elle assure une qualité et une sécurité reconnues.
• Facilité d’installation : livrée en couronnes avec fil de tirage et manchon, elle simplifie la mise en œuvre.
• Durabilité : conçue pour résister aux agressions extérieures, cette gaine garantit une longévité des installations électriques.

Applications de la gaine rouge TPC

Son utilisation s’étend principalement aux installations électriques, mais elle peut également être employée dans d’autres domaines. Voici quelques-unes de ses applications clés :

Utilisation dans les installations électriques

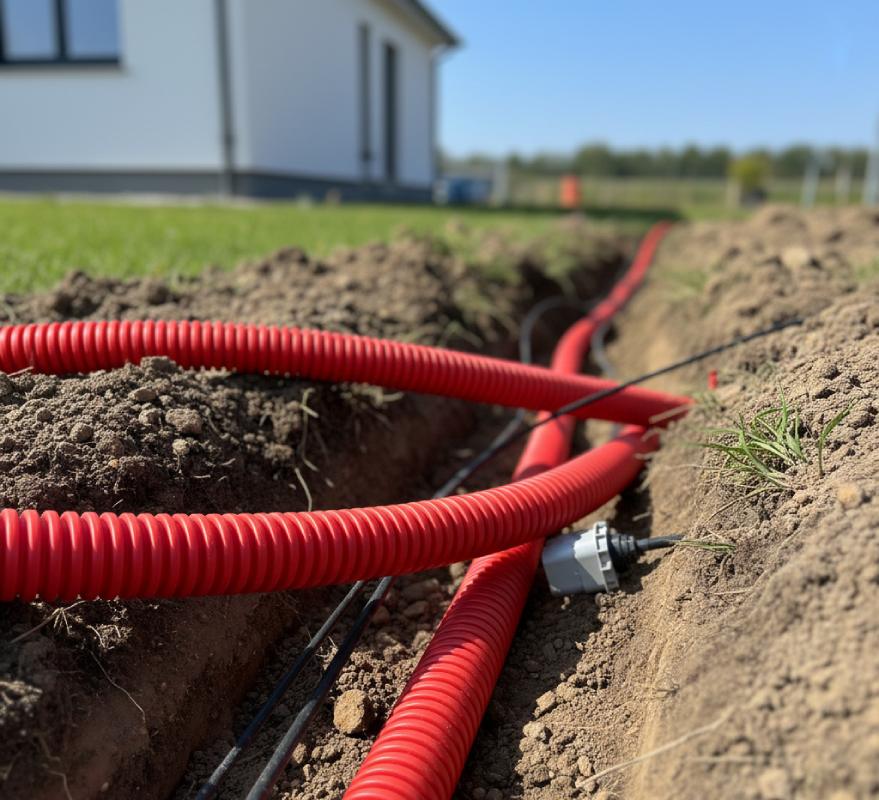

La gaine rouge est indispensable pour la mise en sécurité des câbles électriques enfouis. En les protégeant des coups, des intempéries et des nuisibles, elle préserve l’intégrité des systèmes électriques. En outre, son installation doit suivre un certain respect des profondeurs pour assurer une protection optimale.

Réglementations à suivre pour la pose

Les règles de pose sont strictes. Voici une synthèse des recommandations à suivre :

• Profondeur minimale de pose : 0,70 m sous un trottoir et 1,00 m sous une chaussée.
• Intervalle entre deux gaines : au moins 0,20 m pour éviter tout transfert thermique indésirable.
• Installation de dispositifs avertisseurs à 0,20 m au-dessus des canalisations, en utilisant la même couleur que la gaine.

Pour plus de détails sur les normes à respecter, consultez ce lien.

Caractéristiques techniques de la gaine rouge TPC

La gaine rouge TPC présente des spécifications techniques que tout professionnel doit connaître avant de l’installer. Voici un tableau récapitulatif des caractéristiques :

Type d’article	Gaine
Marque	Fitt
Couleur	Rouge
Diamètre	4 cm
Longueur	25 m
Inclus	Manchon

Choisir la bonne gaine TPC

Pour faire le meilleur choix concernant la gaine TPC, il est Crucial de prendre en compte quelques facteurs essentiels :

Évaluer les besoins spécifiques du projet

Considérez les types de câbles que vous comptez installer ainsi que les spécificités du terrain. Les contraintes environnementales un peu partout peuvent influencer le choix de la gaine, tout comme les réglementations locales.

Comparer les options disponibles

La gamme de gaines TPC ne se limite pas à la seule couleur rouge. Il existe également des gaines de couleur bleue, verte ou jaune pour d’autres applications. Assurez-vous de sélectionner le bon type en fonction de l’usage prévu.

Entretenir et contrôler la gaine TPC

Pour garantir la pérennité d’une installation électrique, le contrôle régulier de la gaine TPC est indispensable. Voici quelques gestes à adopter :

• Inspection visuelle : vérifiez si la gaine présente des signes d’usure ou des dégradations.
• Suivi des standards : restez informé des évolutions réglementaires pour ajuster vos installations.
• Engagement des professionnels : en cas de doute, il est souvent judicieux de faire appel à un professionnel certifié pour une expertise.

La gaine rouge TPC ne doit pas être choisie à la légère. Son implantation et son uso jouent des rôles cruciaux dans la sécurité des installations électriques enterrées. À l’aune de toutes ses caractéristiques et réglementations, il est évident que ce conduit est un choix pragmatique pour tout projet d’installation électrique.

Caractéristique	Détails
Type de produit	Gaine TPC rouge
Diamètre	Ø40 mm
Longueur	25 mètres en couronne
Matériau	Polyéthylène
Normes	EN 61386 et EN 61386-24
Utilisation	Câbles électriques
Profondeur de pose	0,70 m sous trottoir, 1,00 m sous chaussée
Intervalle minimum	0,20 m entre canalisations
Température de mise en œuvre	Min -15°C
Inclus	Fil de tirage et manchon
